更新時間：2026-03-27

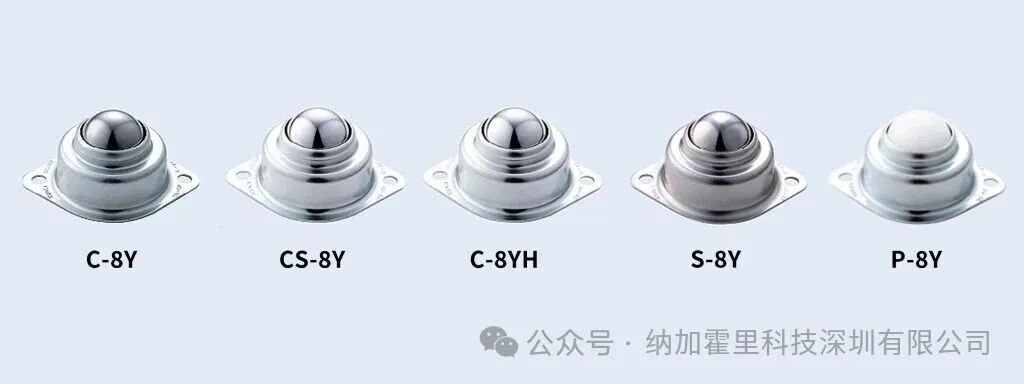

瀏覽次數：16Y型——“滾珠輸送"萬向球。高品質產品，應用廣泛。不銹鋼滾珠座進一步提升了性能
| 模型 | 允許載荷 | 大負載 | 主球 | 小球 | 正文（封面） | 球座 | 重量 | 數據 下載 （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|
| C-8Y | 30公斤 | 60公斤 | 鋼 | 鋼 | 鋼 | SUS | 138克 | DXFPDF |
| CS-8Y | 30公斤 | 60公斤 | SUS | SUS | 鋼 | SUS | 138克 | DXFPDF |
| C-8YH | 80公斤 | 160公斤 | 鋼 | 鋼 | 鋼 | 鋼材 ※采用切削加工的球座 | 212克 | DXFPDF |
| S-8Y | 30公斤 | 60公斤 | SUS | SUS | SUS | SUS | 136克 | DXFPDF |
| P-8Y | 5公斤 | – | 尼龍 | SUS | 鋼 | SUS | 79克 | DXF |
單件運輸物品重量不得超過1000公斤，本產品所含不銹鋼主鋼球采用SUS440C材質。
帶MF密封，美國專號 11,447,342 B2密封件采用超細纖維（MF密封件）。其摩擦系數低于傳統橡膠密封產品，且工件傳遞過程中的摩擦系數與無密封件的自由軸承相同。
（單位：毫米）
| 模型 | 允許載荷 | 大負載 | 滑移載荷 | 主球 | 小球 | 正文（封面） | 球座 | 密封材料 | 重量 | 數據 下載 （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|
| C-8Y-MF | 30公斤 | 60公斤 | 0.8公斤 | 鋼 | 鋼 | 鋼 | SUS | 超細纖維 | 138克 | DXFFPDF |
| S-8Y-MF | 30公斤 | 60公斤 | 0.8公斤 | SUS | SUS | SUS | SUS | 超細纖維 | 136克 | DXFPDF |
| P-8Y-MF | 5公斤 | – | 0.5公斤 | 尼龍 | SUS | 鋼 | SUS | 超細纖維 | 79克 | DXFPDF |

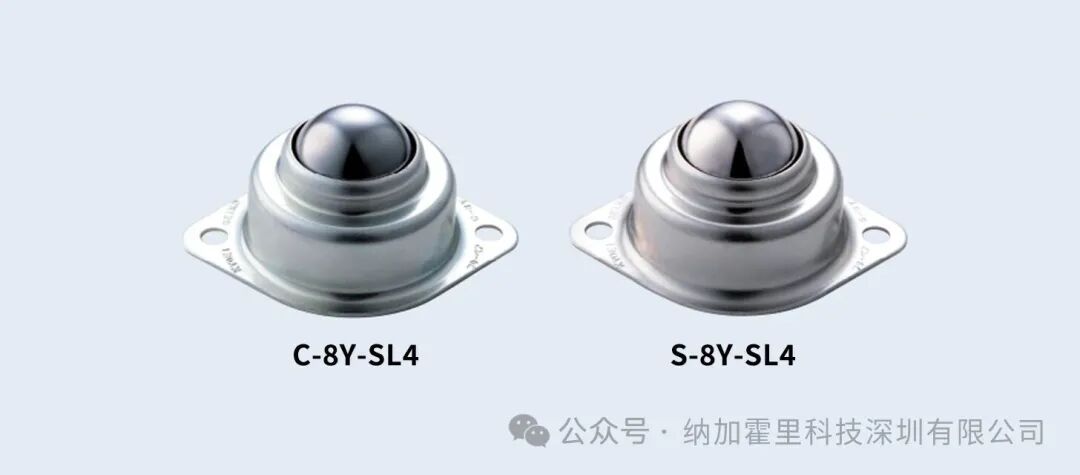

去除廢料的縫隙
8Y型機床應用范圍廣，新增了廢料清除功能。通過處理廢料清除縫隙，進一步延長了機床的使用壽命。
| 模型 | 允許載荷 | 大負載 | 主球 | 小球 | 身體 | 球座 | 重量 | 數據 下載 （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|
| C-8Y-SL4 | 30公斤 | 60公斤 | 鋼 | 鋼 | 鋼 | SUS | 137克 | DXFPDF |
| S-8Y-SL4 | 30公斤 | 60公斤 | SUS | SUS | SUS | SUS | 135克 | DXFPDF |

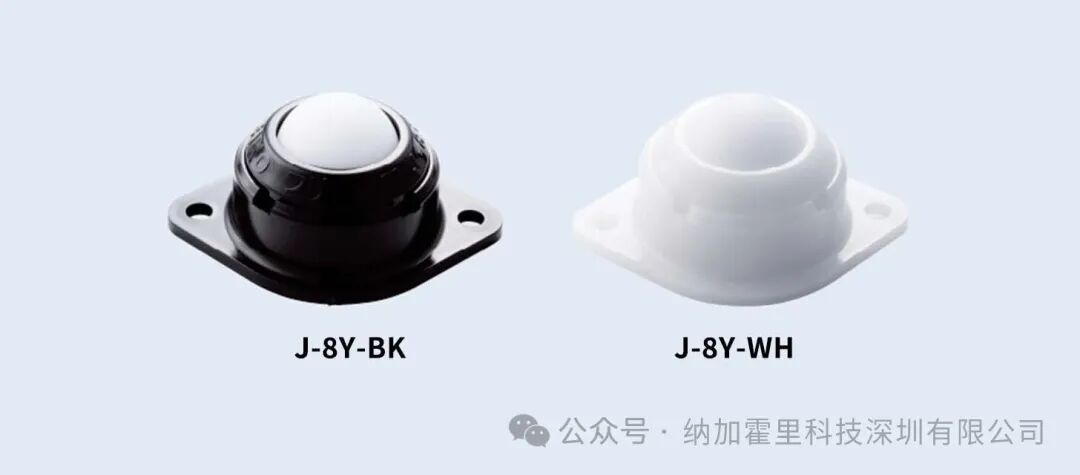

樹脂
脂型產品不會損傷輸送表面，適用于易生銹的環境，也可用于潔凈室
| 模型 | 允許載荷 | 主球 | 小球 | 身體 | 重量 | 數據 下載 （DXF/PDF） |
|---|---|---|---|---|---|---|
| J-8Y-BK | 10公斤 | 珍珠 | SUS | 珍珠 | 39克 | DXFPDF |
| J-8Y-WH | 10公斤 | 珍珠 | SUS | 珍珠 | 39克 | DXFP |
（單位：毫米）
