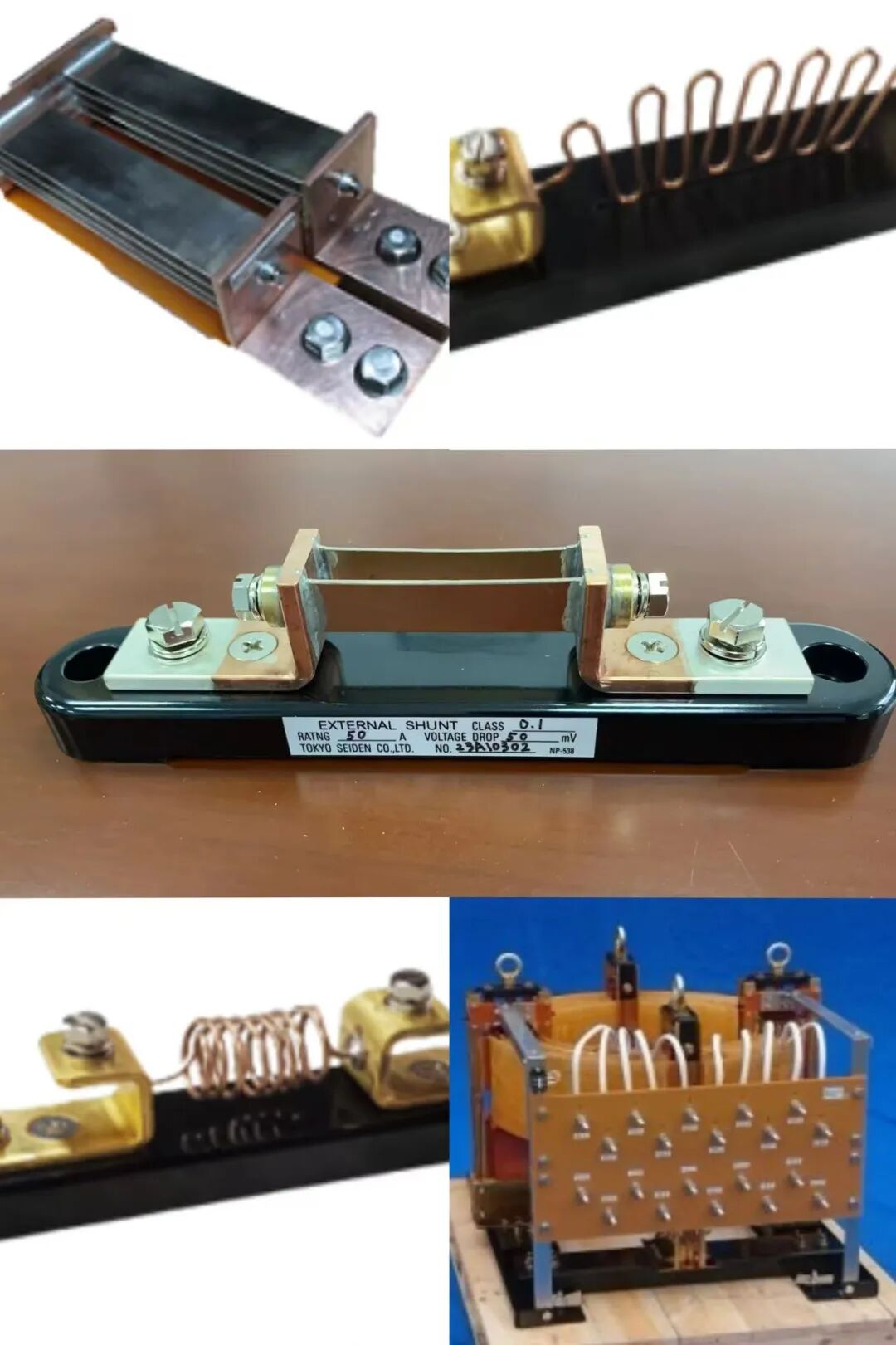

TSC東京精電高精度電流分流器（電流分配器）

更新時間：2026-03-27

瀏覽次數：13

TSC東京精電高精度電流分流器是一款專門設計用于將電流信號轉換為電壓以進行測量電流的電阻，測量電壓降的一個超高精度、低阻值的電阻器。

它的核心工作原理：其運作基于歐姆定律（V = I × R）。

1. 已知電阻（R）：分流器本身有一個極其精確和穩定的已知電阻值。

2. 測量電壓（V）：當被測電流（I）流過這個電阻時，會產生一個微小的電壓降。

3. 計算電流（I）：通過精密測量這個電壓降，就能精確地計算出原始電流值，即 I = V / R。

關鍵特性和設計目的：

• 低阻值：它的電阻值非常小（通常為毫歐級別），目的是在測量大電流時自身產生的壓降和功耗也足夠小，從而最小化對原始電路的影響。

• 高精度與穩定性：TSC東京精電的分流器（0.1級精度）意味著其電阻值在不同溫度、不同負載下都保持高度穩定，確保測量結果的可靠性和可重復性。

• 將電流信號轉換為電壓信號：這是它一個極其重要的應用。許多測量儀器（如示波器、數據采集卡、儀表）更擅長于測量電壓信號。分流器充當了一個“翻譯官"的角色，將難以直接測量的電流信號轉換為易于處理的高精度電壓信號。

這種高精度分流器被廣泛應用于：

電源測試：精確測量電源設備的輸出電流；

電池測試系統：充放電電流的精密監測。

工業自動化控制：對電機驅動等設備的電流進行反饋和控制

實驗室精密測量：作為電流測量的基準。

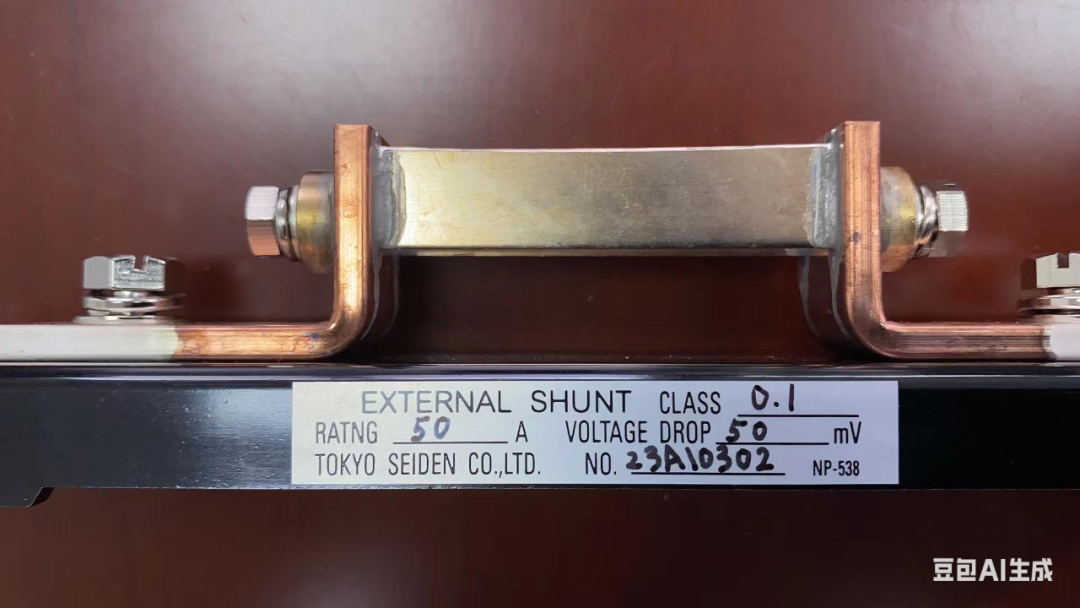

TS系列分流器具有50mV的壓降、0.2%/0.1%的精度以及0.5A至10000A的電流值。

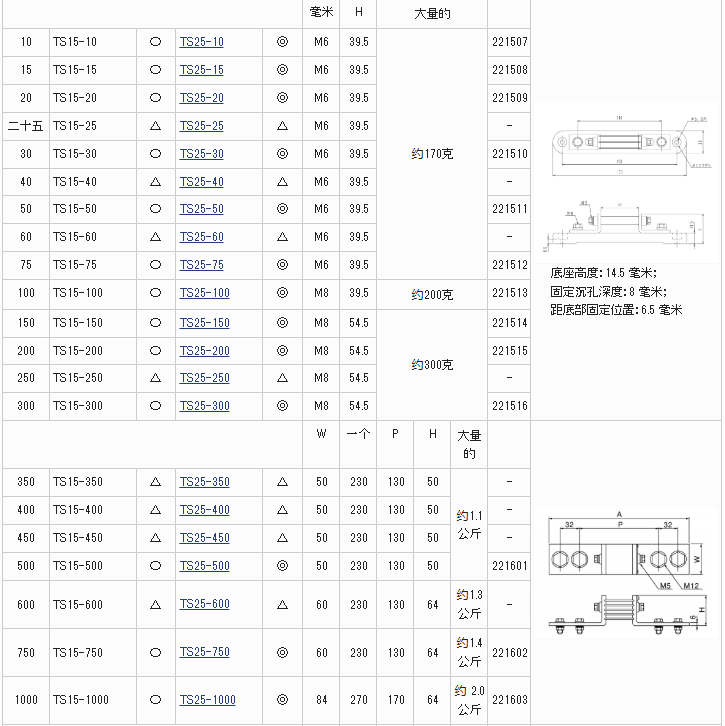

【壓降：50mV（TS25/TS15系列）】TS25和TS15外形相同。

[底座安裝尺寸]：

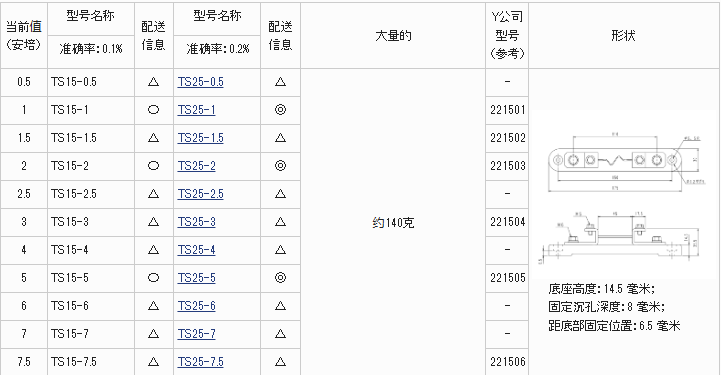

TS25 系列（TS15、TS16 和 TS26 系列通用）0.5A 至 300A 的底座分流器的底座安裝尺寸為：（底座高度：14.5mm，固定沉孔深度：8mm，固定位置距底部：6.5mm。

固定黃銅螺釘（螺栓和螺母）的標準擰緊扭矩（參考值）

【分流器的溫度特性】所用的電阻材料為材料，符合JIS C2522-1999標準中“用于電阻用途的銅錳線、棒和板"的規定。
